H-1006

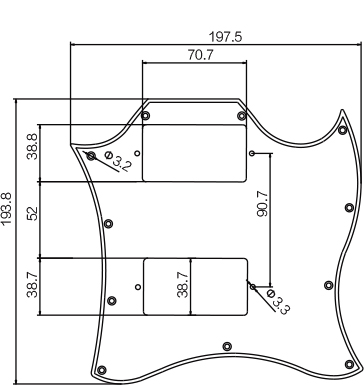

尺寸图纸H-1006
产品描述
H-1006 为 SG 款大护板，197.5 × 193.8 mm，HH 双线圈拾音器开孔（上部 70.7 × 38.8 mm），安装孔 φ3.2 mm。
护板规格
- 总宽度 197.5 mm（7.776 in）
- 总长度 193.8 mm（7.63 in）
- 安装孔径 φ3.2 mm
- 安装孔距 90.7 mm（3.571 in）
- 布局说明 HH 布局；11 个周边安装孔（标注 φ3.2 mm 与 φ3.3 mm）；上部双线圈开孔 70.7 × 38.8 mm，下部开孔高 38.7 mm，开槽间距 52 mm；右侧竖向孔距 90.7 mm
五金与供货
- 材质 塑料 PVC / ABS（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- SG 大护板外形，双线圈拾音器开槽
- 下部双线圈开槽高 38.7 mm，开槽间距 52 mm
测量说明
- 安装孔距
-
90.7 mm（3.571 in）
弦桥底板上安装孔中心之间的距离。
