H-2007

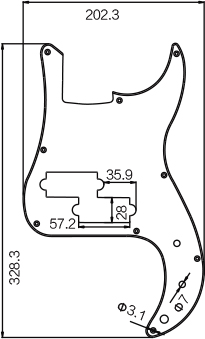

尺寸图纸H-2007
产品描述
护板 202.3 × 328.3 mm，分体式拾音器开槽 57.2 × 28 mm（错开 35.9 mm），13 个 Φ3.1 mm 安装孔，2 个 Φ7 mm 旋钮孔。
护板规格
- 总宽度 202.3 mm（7.965 in）
- 总长度 328.3 mm（12.925 in）
- 安装孔径 φ3.1 mm
- 布局说明 13 个安装孔；2 个 Φ7 mm 旋钮孔。
五金与供货
- 材质 塑料 PVC / ABS（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 分体式拾音器开槽各 57.2 × 28 mm，横向错开 35.9 mm。
- 周边安装孔布局见工程图
测量说明
- 安装孔距
-
13 个安装孔；2 个 Φ7 mm 旋钮孔。
弦桥底板上安装孔中心之间的距离。
