在线询价 → HC-1025
HC-1025

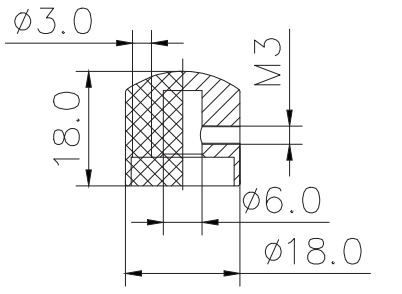

尺寸图纸HC-1025
产品描述
HC-1025 圆顶旋钮，φ18.0 mm × 高 18.0 mm，内孔 φ6.0 mm，M3 紧定螺丝。
控制板规格
- 外径 φ18 mm
- 本体高度 18 mm（0.709 in）
- 孔径 φ6 mm
- 螺纹 M3 set screw
- 说明 剖面图；侧面 M3 紧定螺丝；上部内孔 φ3.0 mm。
五金与供货
- 材质 塑料板（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 圆顶圆柱外形 φ18.0 mm
- 侧面 M3 紧定螺丝，轴孔 φ6.0 mm
测量说明
- 安装孔距
-
剖面图；侧面 M3 紧定螺丝；上部内孔 φ3.0 mm。
弦桥底板上安装孔中心之间的距离。
