HC-3010

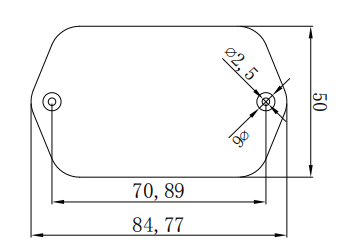

尺寸图纸HC-3010
产品描述
HC-3010 控制板，84.77 × 50 mm 渐窄形，φ2.5 mm 双孔安装。
控制板规格
- 总宽度 84.77 mm（3.337 in）
- 总长度 50 mm（1.969 in）
- 孔径 φ2.5 mm
- 安装孔距 70.89 mm（2.791 in）
- 说明 两端孔心距 70.89 mm；沉头径 φ9 mm。
五金与供货
- 材质 塑料板（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 渐窄圆角矩形 84.77 mm × 50 mm
- 两端沉头 φ2.5 mm 孔，孔心距 70.89 mm
测量说明
- 安装孔距
-
70.89 mm（2.791 in）
弦桥底板上安装孔中心之间的距离。
