HE-1024

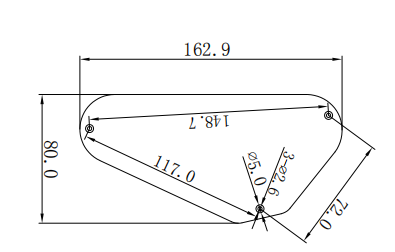

尺寸图纸HE-1024
产品描述
HE-1024 护板，162.9 × 80.0 mm，三个沉头安装孔（φ2.6 / φ5.0 mm）。
护板规格
- 总宽度 162.9 mm（6.413 in）
- 总长度 80 mm（3.15 in）
- 安装孔径 φ2.6 mm
- 布局说明 三个沉头孔；上部两孔间距 148.7 mm；左-底 117 mm、右-底 72 mm。
五金与供货
- 材质 塑料 PVC / ABS（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 三角形安装孔布局
- 三个沉头安装孔
测量说明
- 安装孔距
-
三个沉头孔；上部两孔间距 148.7 mm；左-底 117 mm、右-底 72 mm。
弦桥底板上安装孔中心之间的距离。
