产品描述

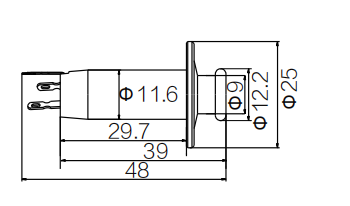

KA-1003 筒式插座，φ25 mm 法兰，φ11.6 mm 筒体，阶梯端头 φ12.2 / φ9 mm，总长 48 mm。
输出插座规格
- 外径 φ25 mm
- 总长度 48 mm（1.89 in）
- 本体高度 29.7 mm（1.169 in）
- 说明 主筒体 φ11.6 mm；端头阶梯 φ12.2 mm 与 φ9 mm。
五金与供货
- 材质 黄铜 / 镀镍钢（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- φ25 mm 安装法兰
- 阶梯端头轮廓
测量说明
- 安装孔距
-
主筒体 φ11.6 mm；端头阶梯 φ12.2 mm 与 φ9 mm。
弦桥底板上安装孔中心之间的距离。
