压弦扣
在线询价 → KB-1005A
KB-1005A

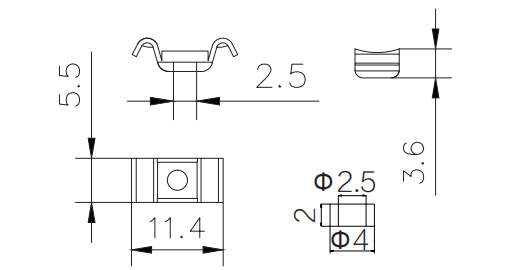

尺寸图纸KB-1005A
产品描述
压弦压片（A型）11.4 × 5.5 mm，高 3.6 mm，Φ2.5 孔；圆柱凸台 Φ4 × 2 mm。
五金零件规格
- 外径 φ4 mm
- 总宽度 11.4 mm（0.449 in）
- 总长度 5.5 mm（0.217 in）
- 本体高度 3.6 mm（0.142 in）
- 孔径 φ2.5 mm
- 说明 凸台高 2 mm
五金与供货
- 材质 锌合金 / 钢材（依零件而定）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 翼形压片外形
测量说明
- 安装孔距
-
凸台高 2 mm
弦桥底板上安装孔中心之间的距离。
