压弦扣
在线询价 → KB-1008
KB-1008

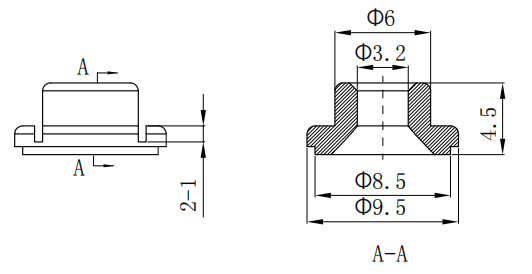

尺寸图纸KB-1008
加载 3D 模型…
加载 3D 模型…
产品描述
带法兰衬套高 4.5 mm，底座 Φ9.5 mm，上段外径 6 mm，顶孔 Φ3.2 mm，底沉孔 Φ8.5 mm。
五金零件规格
- 外径 φ9.5 mm
- 本体高度 4.5 mm（0.177 in）
- 孔径 φ3.2 mm
- 说明 底部沉孔 Φ8.5 mm
五金与供货
- 材质 锌合金 / 钢材（依零件而定）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 阶梯法兰衬套
测量说明
- 安装孔距
-
底部沉孔 Φ8.5 mm
弦桥底板上安装孔中心之间的距离。
