HE-1016

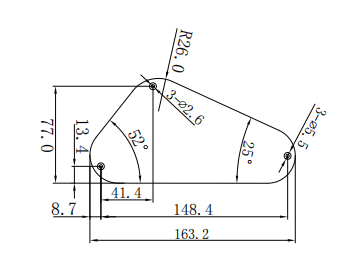

尺寸图纸HE-1016
产品描述
HE-1016 护板，163.2 × 77.0 mm，三个沉头安装孔（φ2.6 / φ5.5 mm）。
护板规格
- 总宽度 163.2 mm（6.425 in）
- 总长度 77 mm（3.031 in）
- 安装孔径 φ2.6 mm
- 布局说明 三个沉头孔 φ2.6 mm 通孔 / φ5.5 mm 沉头；左斜 52°、右斜 25°，顶角 R26 mm。
五金与供货
- 材质 塑料 PVC / ABS（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 两侧斜切轮廓
- 三个沉头安装孔
测量说明
- 安装孔距
-
三个沉头孔 φ2.6 mm 通孔 / φ5.5 mm 沉头；左斜 52°、右斜 25°，顶角 R26 mm。
弦桥底板上安装孔中心之间的距离。
