Covers & plates
在线询价 → HE-1017
HE-1017

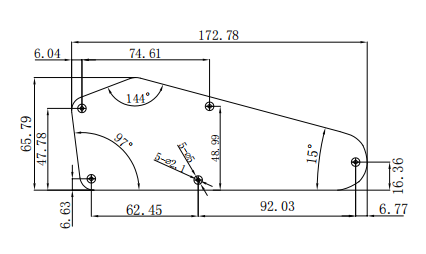

尺寸图纸HE-1017
产品描述
HE-1017 护板，172.78 × 65.79 mm，五个沉头安装孔（φ2.1 / φ5 mm）。
护板规格
- 总宽度 172.78 mm（6.802 in）
- 总长度 65.79 mm（2.59 in）
- 安装孔径 φ2.1 mm
- 布局说明 五个沉头孔 φ2.1 mm 通孔 / φ5 mm 沉头；顶角 144°；右侧收尖 15°。
五金与供货
- 材质 塑料 PVC / ABS（标准）
- 调节 不适用
- 表面处理 更多颜色详见对应色板
产品特点
- 非对称尖顶轮廓
- 五个沉头安装孔
测量说明
- 安装孔距
-
五个沉头孔 φ2.1 mm 通孔 / φ5 mm 沉头；顶角 144°；右侧收尖 15°。
弦桥底板上安装孔中心之间的距离。
